一體化醫用純化水設備控制系統解決方案

前言

醫用純化水作為醫療保障中不可缺少的原材料，為藥物制劑（外用藥、口服液）、傷口清洗、術前準備、器械清洗、分析檢測、化驗等提供用水，并進一步作為注射用水和滅菌注射用水的原料水，用途廣泛，用水量大。其水質直接影響醫療保障的安全，因此對水質有嚴格要求，必須符合國家藥典規定。

現有的醫用純化水設備控制系統復雜，使用和維護均需專業技術人員進行操作，自動化和智能化程度較低，且運輸故障率高，不便于在應急保障現場投送和及時展開。而存儲和輸送過程會影響純化水水質，不能滿足部隊野戰醫院以及機動衛勤力量“就地制取、就地供給”醫用純化水的需求，嚴重制約應急醫療保障能力。

我們通過一種基于可編程邏輯控制器（programmable logic controller，PLC）和觸摸屏的一體化醫用純化水設備控制系統（目前諾頓純化水設備均采用這種模式進行系統操作管理，大大降低了管理成本），具有醫用純化水制取、設備排水和智能報警等功能，保證產水水質符合藥典純化水要求，并可解決設備存水污染和低溫防凍的難題。

該控制系統通過采集壓力、流量、電導率等信號，實現工藝參數的實時監測和在線調整。根據參數的變化，對設備過濾組件性能進行評估，實現智能報警，進一步提高了設備的自動化和智能化程度。

一體化醫用純化水設備工藝

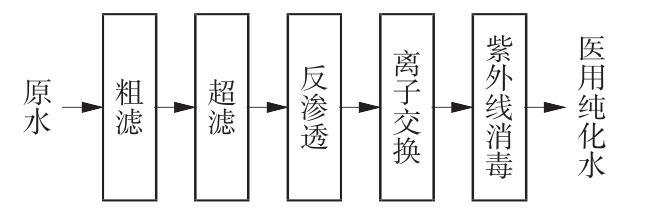

膜法制取醫用純化水工藝技術成熟，已得到廣泛應用。一體化醫用純化水設備采用“粗濾—超濾—反滲透—離子交換—紫外線消毒”等工藝制取醫用純化水，工藝流程如圖1所示。首先，原水通過一臺具有自吸能力的增壓泵進入粗濾裝置，去除水中的大顆粒雜質。其次，經過粗濾的原水再進入超濾組件，去除水中的微粒、膠體、大分子有機物等雜質。再次，超濾產水通過高壓泵進入反滲透膜組件，去除水中絕大部分的可溶性鹽類、細菌和大分子有機物，獲得初級純化水。然后，初級純化水經過離子交換樹脂，進一步去除水中的可溶性鹽類。最終，產水經過紫外殺菌裝置殺滅水中的殘留微生物，制得符合國家藥典規定的純化水。

一體化醫用純化水設備控制系統硬件設計

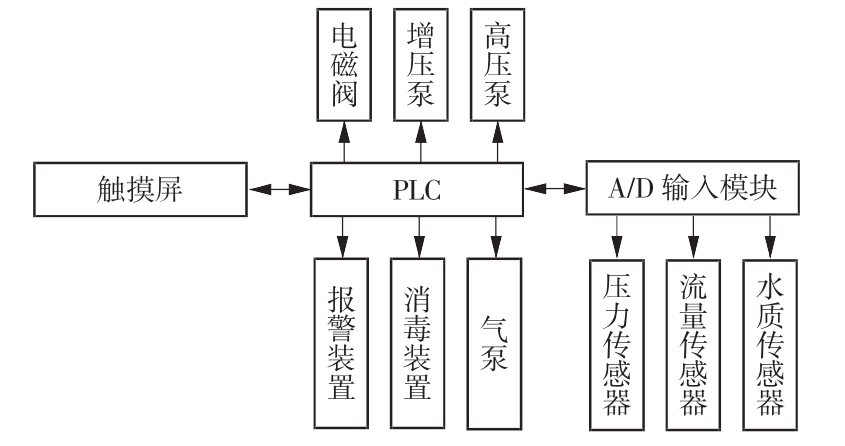

一體化醫用純化水設備控制系統硬件包括PLC控制器、觸摸屏和信號傳感器，實現設備工藝的自動運行和手動運行，其硬件結構如圖2所示。

PLC可實現醫用純化水制取、設備排水和智能報警等功能以及各功能之間的互斥保護。根據工藝要求，控制系統需要16路繼電器輸出，控制電磁閥、水泵、氣泵、消毒裝置、報警裝置運行。本文選用歐姆龍公司CP系列的CP1E-N40控制器實現輸出控制，通過觸摸屏和控制面板實現雙輸入控制；選用歐姆龍公司CP1W-AD041模擬量輸入單元，實現傳感器信號的輸入。

觸摸屏用于功能選擇輸入、參數及狀態的實時顯示和在線調整、設備運行調試以及智能報警信息的顯示。本系統選用Kinco公司的MT4210T型觸摸屏作為人機界面。觸摸屏與PLC控制器之間通過RS-232C接口進行連接通信。

信號傳感器用于采集設備運行過程中的壓力、流量、電導率等模擬量信號，實現參數的在線檢測。本系統選用半導體擴散硅不銹鋼膜片壓力傳感器，實現壓力信號的檢測；選用渦輪流量變送器，實現流量信號的檢測；選用不同量程的電導率傳感器，實現水質電導率信號的檢測。各模擬量均為4～20 mA電流信號，傳輸至模擬量輸入單元。

一體化醫用純化水設備控制系統軟件設計

控制系統的軟件設計包括PLC程序設計和觸摸屏組態界面設計2個部分。控制系統使用CXProgrammer編程軟件和Kinco HMIware組態編輯軟件，分別對PLC進行梯形圖編程和對觸摸屏進行組態界面設計。

3.1 PLC程序設計

PLC程序采用模塊化結構進行設計，包括醫用純化水制取、設備排水、互斥保護和智能報警等模塊，其程序流程圖如圖3所示。

醫用純化水制取模塊根據工藝和時序要求，控制增壓泵、電磁閥、高壓泵和紫外殺菌裝置，實現超濾組件的自動沖洗、反滲透組件的定時沖洗、紫外殺菌裝置的啟動等操作，完成醫用純化水的制取。

設備排水模塊控制氣泵、氣路電磁閥和排水閥，完成超濾膜組件排水、反滲透膜組件排水、離子交換樹脂組件排水、消毒裝置排水和管路及水泵排水，解決設備停用期間管路中的存水污染以及低溫環境中管路防凍和膜組件貯存等問題。

互斥保護模塊主要由互斥保護標志位組成，通過各模塊之間互斥保護標志位的操作，實現醫用純化水制備與排水功能之間的互斥保護、排水功能內部的互斥保護等，增加程序和操作的安全性。

智能報警模塊主要由聲光報警裝置組成，實現無水保護報警、超濾產水不足報警、超濾清洗報警、高壓保護報警、低壓保護報警、水質超標報警、膜組件維護報警和膜組件更換報警等，監測設備運行的異常情況，有助于操作人員采取及時有效的措施以防止重大事故的發生。

3.2 觸摸屏組態界面設計

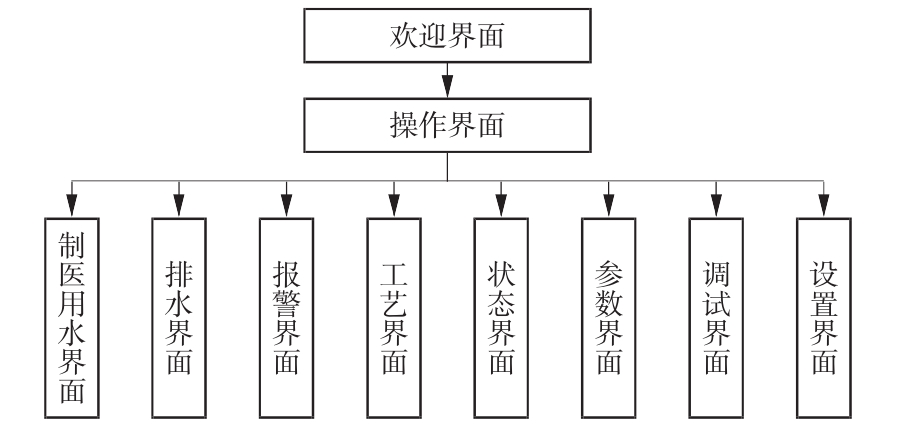

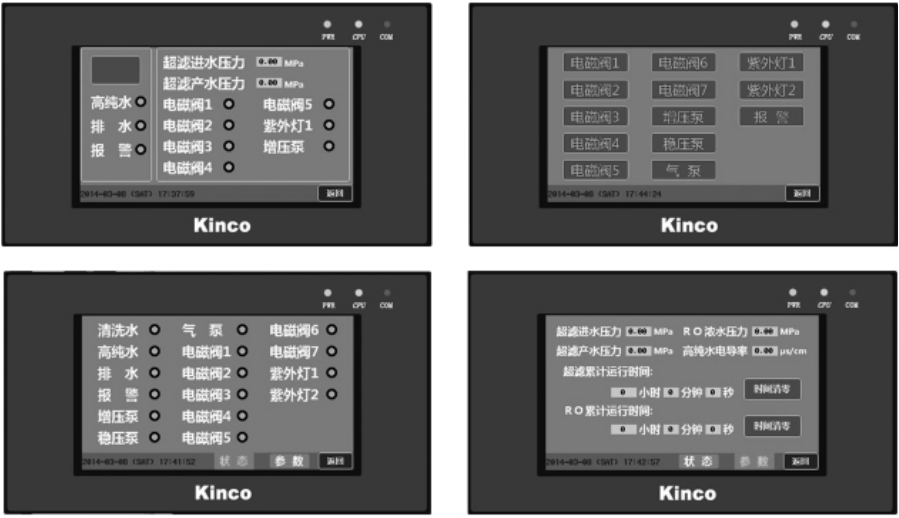

觸摸屏組態界面主要由操作界面、制醫用水界面、排水界面、報警界面、工藝界面、狀態界面、參數界面、調試界面、報警界面和設置界面組成，組態界面結構與效果如圖4、5所示。

其中：

操作界面可實現多功能選擇，進入相應的功能操作界面；

制醫用純化水界面實現制取醫用純化水功能，顯示制取醫用純化水過程中各裝置的運行狀態以及制水參數；

排水界面實現超濾膜組件排水、反滲透膜組件排水和管路及水泵排水功能以及各排水功能之間的互斥操作；

報警界面顯示各智能報警信息，提示操作人員采取有效的措施以防止重大事故的發生；

工藝界面動態顯示工藝流程以及運行參數；

狀態界面顯示各裝置的運行狀態；參數界面實現壓力、流量、電導率、液位和溫度等運行參數的實時顯示和在線調整；

調試界面用于調試設備的運行，強制各裝置的運行與停止；

設置界面用于設置設備開機運行時間及微濾膜組件、超濾膜組件、反滲透膜組件累計運行時間等信息。

3.3 控制系統性能實驗

一體化醫用純化水設備控制系統與現有的醫用純化水設備控制系統相比，界面直觀、操作方便、自動化和智能化水平較高，可實現工藝參數在線檢測與調整以及設備性能評估，保證產水水質安全。該設備多次用于部隊野戰醫院以及機動衛勤力量演習和演練中，具有機動投送能力強、現場展開與撤收方便等優點，可滿足就地制取、就地供給醫用純化水的需求。

控制系統技術參數為：使用電源為AC220 V/ 50 Hz；功率消耗為1.0 kW。

控制系統中醫用純化水制取、排水功能正常運行。當運行參數發生變化時觸發智能報警，提示操作人員采取及時有效的措施，如：

（1）原水進水壓力低于a（設定值）MPa時，觸發無水保護報警，停止制取醫用純化水功能，防止增壓泵空轉；

（2）超濾產水壓力低于b（設定值）MPa時，觸發超濾產水不足報警，停止制取醫用純化水功能，防止高壓泵空轉；

（3）超濾膜兩側壓力差大于c（設定值）Pa時，觸發超濾膜清洗報警，及時清洗或更換超濾膜組件；

（4）操作壓力高于d（設定值）MPa時，觸發高壓保護報警，防止反滲透膜組件在高壓條件下?lián)p壞；

（5）操作壓力低于e（設定值）MPa時，觸發低壓保護報警，及時更換高壓泵；

（6）產水電導率高于f（設定值）μS/cm時，觸發水質超標報警，停止制取醫用純化水功能，保證用水的安全；

（7）當微濾膜組件、超濾膜組件、反滲透膜組件的累計運行時間超過g（設定值）h時，參考各膜組件的使用壽命，觸發膜組件更換報警，及時進行更換。

控制系統根據《軍用運輸包裝件試驗方法》要求進行了振動和跌落試驗，試驗后外觀無異常，能正常工作。還進行了該系統的可靠性試驗，累計運行720 h無故障。采用不同地區的地下水、地表水和自來水對設備產水水質進行檢測，均符合《中華人民共和國藥典》（2010年版）純化水的水質規定。

總結

隨著應急醫療保障水平的提高，醫用純化水的用途越來越廣泛。一體化醫用純化水設備控制系統人機交互性強，操作方便，可以實時監測和在線調整工藝參數，實現設備性能評估和智能報警，保證產水水質安全。該系統提高了設備的自動化和智能化程度、機動投送能力、現場展開與撤收效率，便于部隊野戰醫院以及機動衛勤力量進行應急醫療保障，具有良好的應用前景。
